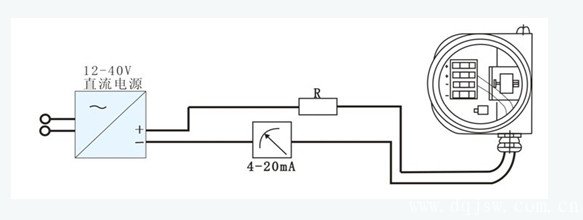

1 二線制壓力變送器接線圖實物
---------------------------------------------------------------------------------------------

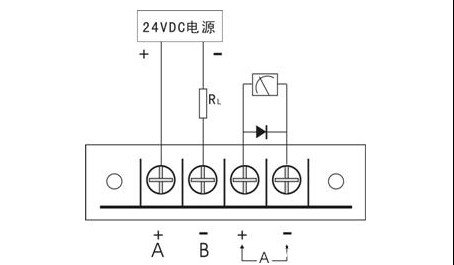

2 二線制壓力變送器接線圖
---------------------------------------------------------------------------------------------

3 三線制壓力變送器接線圖
----------------------------------------------------------------------------------------------

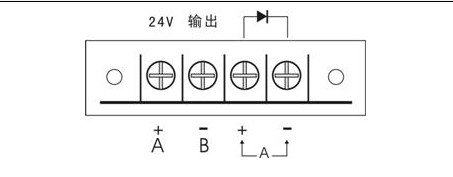

卸下變送器接線端的旋蓋，可以看到如圖所示的接線端子。
-----------------------------------------------------------------------------------------------



4 四線制壓力變送器接線圖
若選配了現場顯示表頭，則接線端子在現場顯示器的后端，接線時請先將現場顯示器卸下（注意要小心，以免將顯示器的連線拉斷）即可露出如圖 1 所示的接線端子。其中

為現場顯示表頭。
-----------------------------------------------------------------------------------------------------

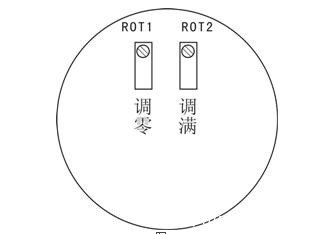

5 調零和調滿的使用
壓力變送器的安裝位置會對變送器的零點輸出產生影響，可在變送器安裝結束后，對零點輸出進行調整，在沒有標準壓力源的情況下禁止調節滿程電位器，否則會嚴重影響變送器的精度。
---------------------------------------------------------------------------------------------

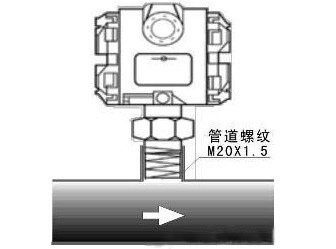

6 壓力變送器的安裝
壓力變送器的壓力接口為 M20 X1.5 的不銹鋼螺紋
-------------------------------------------------------------------------------------------------

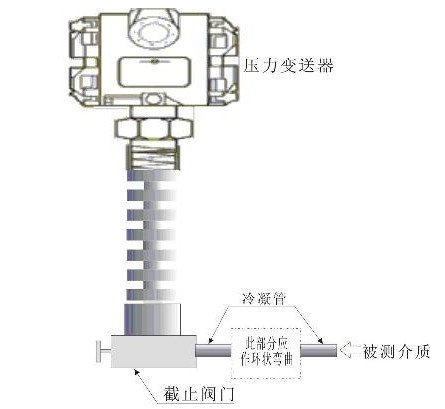

7 溫度超過120°時用冷凝管降溫時壓力變送器的安裝
當被測介質溫度超過 120 ℃時，必須采用冷凝引壓管，長度在 1.5 米左右為宜，且進行彎曲處理。并且在變送器接入被測介質時不能馬上將被測介質引入變送器，應在冷凝管和變送器之間加裝截止閥門，等冷凝管內的介質溫度底于 120 ℃時方可打開閥門，將被測介質引入變送器。否則，由于溫度過高，可能會使變送器內的敏感部件在高溫下損壞。
